广东申兴生产低温超柔电缆产品
一、产品概述
超低温超柔电缆是广东申兴公司专为超低温环境设计研发的高性能特种线缆产品，主要应用于NbTi螺线管超导磁体、低温量子系统、极低温实验装置等严苛工况场景。

该产品在低温环境下具备以下核心优势：

性能指标 技术特点
热负荷控制 满足低温环境下的极低热负荷要求，减少冷量损耗
微波性能 优异的微波传输特性，信号衰减低
形状因数 结构紧凑，占用空间小，适合拥挤空间应用
相位稳定性 在低温循环中保持相位稳定，确保系统可靠性
特别适用于桌面低温系统或密集拥挤的制冷机内部等空间受限场景 1。

二、企业背景与技术积淀
广东申兴公司由一支在线缆研究和低温电线技术领域积累20多年经验的工程师团队于2012年组建，团队致力于为工业界、实验室的工程师提供最优技术和服务。

核心业务领域
业务方向 技术重点
特种高温线缆研发制造 聚酰亚胺(PI)、热塑性聚酰亚胺、PEEK高性能绝缘材料线缆
极端工况解决方案 超高温、强辐射、化学腐蚀、真空、高频信号传输
低温线缆系统 超低温、极低温环境下的线缆应用
凭借材料本身优异的耐温、电气、机械性能，申兴为各类严苛工况行业提供稳定的电线电缆解决方案。

三、产品技术规格
3.1 导体规格
参数项 规格范围 说明
适用导体类型 单芯、综合芯线、编织芯线 可根据应用需求定制
适用导体线径 0.01mm ～ 30.0mm 涵盖铜线、合金丝、钛线等多种材质
导体结构采用超细多股无氧铜丝精密绞合，绞合节距经过优化，兼顾导电效率与整体柔软度，有效缓解低温环境下金属延展性下降带来的疲劳断裂风险 1。

3.2 绝缘与护套规格
参数项 规格范围 说明
护套挤出被覆厚度 0.025mm ～ 2.50mm 可根据应用需求调整
完成外径(OD) 0.12mm ～ Φ35.0mm 满足从小型信号线到大型电力线的多种需求
绝缘材料 PEEK(聚醚醚酮) / TPI线缆 / PI(聚酰亚胺) 高性能绝缘材料，耐温性能优异
四、材料技术优势
4.1 PEEK(聚醚醚酮)
耐温范围：-100℃ ～ +260℃
机械性能：高强度、高模量、耐磨损
电气性能：优异的绝缘性能和介电强度
化学稳定性：耐酸碱、耐有机溶剂腐蚀
4.2 PI(聚酰亚胺)
耐温范围：-196℃ ～ +300℃
低温柔性：在极低温下仍保持良好柔韧性
介电性能：低介电常数、低介质损耗
抗辐射性：优异的抗辐射性能
4.3 TPI(热塑性聚酰亚胺)
加工性能：可熔融加工，便于挤出成型
综合性能：兼顾PI的耐温性和热塑性材料的加工便利性
常规PVC在-15℃以下即可能出现脆化，而低温专用电缆采用改性TPE、耐寒PVC或特种聚烯烃配方，确保在-40℃甚至更低温度下仍具备良好的弯曲能力和抗冲击性能 2。

五、典型应用场景
5.1 超导磁体系统
应用领域 具体场景
NbTi螺线管超导磁体 核磁共振成像(MRI)、粒子加速器、强磁场实验室

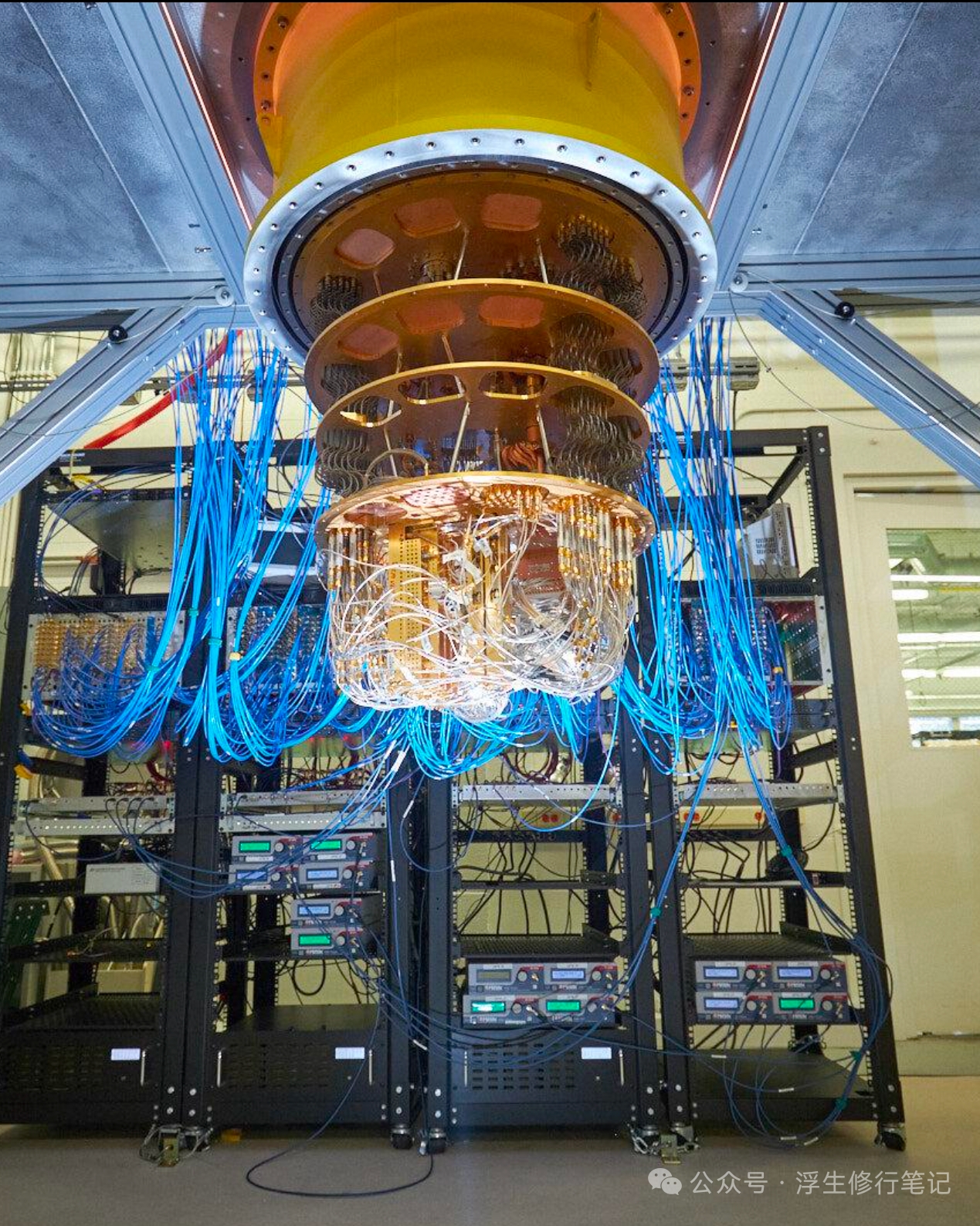

低温量子系统 量子计算、量子传感、低温电子学
核聚变装置 托卡马克装置磁体系统、等离子体约束
低温超导磁体通常采用**铌钛(NbTi)、铌三锡(Nb₃Sn)**等材料，工作温度需接近绝对零度(约4.2K)，广泛应用于MRI、MCZ设备以及粒子加速器等领域 8。

5.2 低温实验装置
桌面低温系统：空间受限的低温实验平台
密集制冷机内部：拥挤空间内的线缆连接
极低温研究设备：液氦温区、液氮温区实验装置
5.3 其他低温工业应用
行业 应用场景
高寒地区电力传输 内蒙古、新疆、青藏高原户外配电
冷链与冷库设备 -25℃至-40℃环境下传感器供电
极地科考设施 需通过-55℃极端验证的特种型号
冷冻仓储物流 叉车、输送机、温控系统供电
PCTFE低温专用电缆适用于**-250℃及以下低温工况**，广泛用于高寒地区电力传输、移动设备供电、冷链物流、极地科研装备等领域 3。

六、技术性能特点
6.1 低温柔软性
在极低温环境下仍能保持良好的弯曲性能和回弹性
不易脆裂或开裂，适用于频繁移动、卷绕或拖链敷设等动态使用场景
部分高抗拉型号内置芳纶纤维或高强度非金属加强层，防止长期受力导致的伸长或变形 1
6.2 高抗疲劳与机械强度
导体采用多股细径无氧铜绞合结构，提升整体柔性和抗反复弯曲能力
护套材料兼具耐磨、抗拉和抗压性能
适用于移动设备、振动环境或频繁启停的工况
6.3 稳定的电气性能
在极寒条件下，电缆的绝缘电阻、介电强度和电压耐受能力仍符合国家标准要求
绝缘层致密均匀，有效阻隔湿气渗透
部分信号型号配备铝箔+镀锡铜编织复合屏蔽，确保低温环境下电磁干扰抑制效果不衰减 1
6.4 热负荷优化
针对低温环境优化设计，热传导率低
减少冷量损耗，提高低温系统能效
适合对热负荷有严格要求的超导磁体系统
七、选型指南
7.1 根据应用温度选择
温度范围 推荐材料 适用场景
-196℃ ～ -269℃ PI、PCTFE 液氦温区、超导磁体
-80℃ ～ -196℃ TPI、PEEK ,液氮温区、低温实验
-40℃ ～ -80℃ 改性TPE、耐寒PVC 冷链、高寒地区
7.2 根据导体尺寸选择
应用类型 推荐线径范围
信号传输 0.01mm ～ 1.0mm
小功率电力 1.0mm ～ 5.0mm
大功率电力 5.0mm ～ 30.0mm
7.3 根据环境条件选择
环境条件 特殊要求
强辐射环境 选用抗辐射PI,TPI 材料
化学腐蚀环境 选用耐腐蚀PEEK材
真空环境 选用低放气材料
高频信号传输 选用低介电常数材料
八、质量保障与服务
8.1 质量认证
符合国际电缆标准(IEC、UL等)
通过低温环境可靠性测试
提供材料检测报告和性能测试数据
8.2 技术支持
20多年低温线缆技术经验团队支持
定制化解决方案设计
应用现场技术指导
8.3 全生命周期成本优势
虽然低温电缆初始成本高于普通线缆，但在低温场景下的故障率低、维护频次少、使用寿命长，全生命周期成本更具优势

九、总结
广东申兴公司的超低温超柔电缆凭借以下核心优势，成为低温环境线缆应用的理想选择：

✅ 材料优势：PCTFE、 PEEK、PI、TPI等高性能绝缘材料
✅ 技术积淀：20多年低温线缆研发经验
✅ 性能稳定：低温环境下电气、机械性能可靠
✅ 应用广泛：超导磁体、量子系统、极低温实验,核电站核岛仪表、辐射监测与安全DCS系统、核燃料处理设备；机载设备、航天器内部、高温舱体；真空炉、电子显微镜、半导体制程设备；高温变频电机、伺服系统；放疗设备、加速器、工业CT等强辐射精密仪器

✅ 定制灵活：导体、绝缘、护套规格可定制
